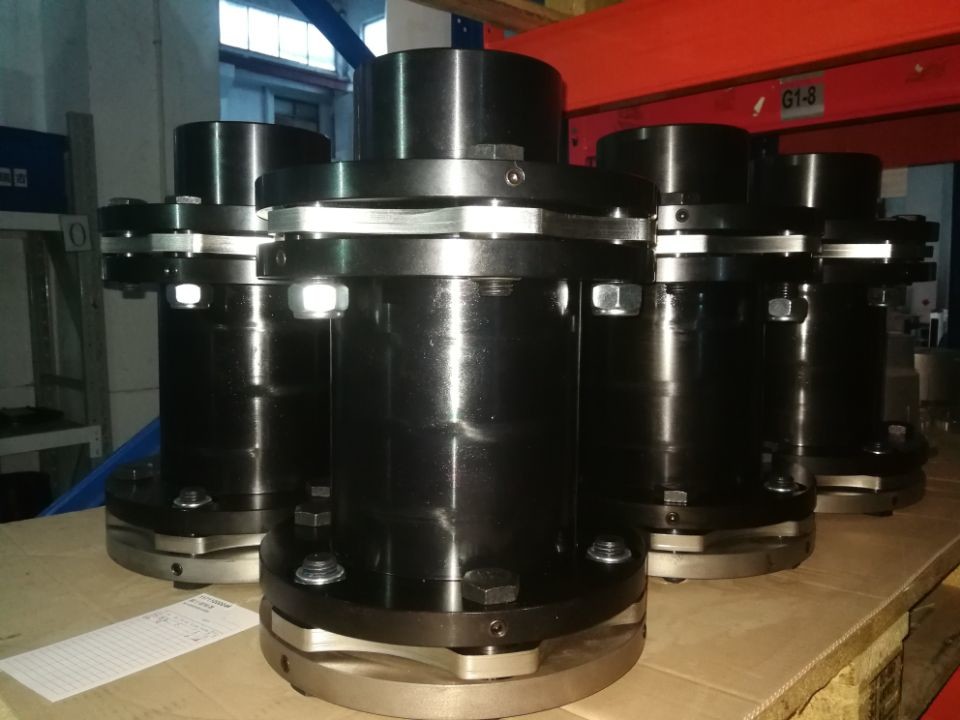

1010G Rexnord Falk Przenośnik taśmowy Steelflex Grid Coupé
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Materiał | Stal | Średnica zewnętrzna (D) | 80-440mm |
|---|---|---|---|
| Średnica otworu (d) | 34-195mm | Nazwa produktu | sprzęgło tarczowe sprzęgło rexnord |
| Słowo kluczowe | sprzęgło tarczowe; sprzęgło rexnord | Aplikacja | huty, dmuchawy, wentylatory, kruszarki.... |
| Funkcja | wysoki moment obrotowy, odporność na trudne warunki środowiskowe | ||
| Podkreślić | Sprzęgło 1010G Rexnord Falk,sprzęgło przenośnika taśmowego Rexnord Falk,sprzęgło siatki Steelflex |
||
opis produktu
Sztywność skrętna jest podana dla jednego pakietu tarcz.!Przesunięcie osiowe jest podane dla sprzęgieł z dwoma pakietami tarcz.lNiewspółosiowość kątowa jest podana dla pojedynczego pakietu tarcz.l Dodatkowe informacje dotyczące niewspółosiowości znajdują się na stronie katalogu 4, schemat 1 + 2.
Zrównoważony jak wyprodukowano;Spełnia wymagania AGMA 9000-C90 Klasa 9.zrównoważony;Spełnia wymagania zgodnie z AGMA 9000-C90 klasa 10. / Maksymalne podane otwory dotyczą wałów cylindrycznych lub stożkowych z wpustami.W sprawie wielowypustów i innych typów otworów skontaktuj się z pomocą techniczną REIJAY. Masa jest podana dla kompletnego sprzęgła z maksymalnymi otworami./ Moment bezwładności podano dla kompletnego sprzęgła z maksymalnymi otworami i GD2 = 4J../ Niewspółosiowość osiowa dotyczy sprzęgła z jednym pakietem tarcz. / Niewspółosiowość kątowa dotyczy pojedynczego pakietu tarcz./ Dodatkowe informacje dotyczące niewspółosiowości znajdują się na stronie 4, diagram 1 + 2./ Dla typu SU nie występuje niewspółosiowość równoległa.
Brak konieczności smarowania i konserwacji sprzęgła Brak części zużywających się
Wysoka sztywność skrętna bez rotacji
Wysoka gęstość mocy (wyższy moment obrotowy dla danej średnicy zewnętrznej)
Odporność na trudne środowisko
Sprzęgło Rexnord falk/sprzęgło tarczowe/sprzęgło przenośnika taśmowego maszyny górniczej 1010G
Specyfikacja techniczna:
| Rozmiar | za chwilę Moment obrotowy TKN (Nm) |
Maks. za chwilę Moment obrotowy TKNmaks (Nm) |
Maks.Prędkość | Waga4) kg |
Massen- Za chwilę z Intertii5) kgm2 |
Dopuszczalny Osiowy Niewspółosiowość6) ±ΔkA (mm) |
Dopuszczalny Kątowy Niewspółosiowość7,8) ±ΔkW ° (stopień) |
posłaniec3) Maks.Nudziarz3) (mm) |
Ł (mm) |
Z (mm) |
P (mm) |
L1/L2 (mm) |
S9) (mm) |
A (mm) |
B (mm) |
|
| Bez balansowy (1 minuta)) |
Z balansowy (1 minuta |
|||||||||||||||
| 90-6 | 240 | 480 | 9100 | 22700 | 2.1 | 0,002 | 1.5 | 1,5° | 38 | 134 | 45 | 7,5 | 40 | 60 | 90 | 58 |
| 110-6 | 575 | 1150 | 7200 | 18000 | 2.9 | 0,004 | 2.1 | 1,5° | 46 | 189 | 72 | 8.4 | 50 | 89 | 110 | 65 |
| 132-6 | 1100 | 2200 | 5840 | 14600 | 5.5 | 0,012 | 2.6 | 1,5° | 60 | 228 | 91 | 8.4 | 60 | 108 | 132 | 84 |
| 158-6 | 2000 | 4000 | 4920 | 12300 | 8.6 | 0,025 | 3.1 | 1,5° | 70 | 264 | 102 | 11.2 | 70 | 124 | 158 | 98 |
| 185-6 | 3300 | 6600 | 4200 | 10500 | 15.0 | 0,063 | 3.7 | 1,5° | 80 | 300 | 112 | 14.0 | 80 | 140 | 195 | 112 |
| 202-6 | 4600 | 9200 | 3840 | 9600 | 21.0 | 0,110 | 3.8 | 1° | 90 | 339 | 128 | 15,5 | 90 | 159 | 202 | 125 |
| 228-6 | 7000 | 14000 | 3400 | 8500 | 30,0 | 0,200 | 4.2 | 1° | 100 | 375 | 140 | 17,5 | 100 | 175 | 228 | 140 |
| 255-6 | 10200 | 20400 | 3080 | 7700 | 40,0 | 0,320 | 4.7 | 1° | 110 | 427 | 156 | 20,5 | 115 | 197 | 255 | 155 |
| 278-6 | 14200 | 28400 | 2800 | 7000 | 57,0 | 0,560 | 5.2 | 1° | 124 | 469 | 177 | 21.2 | 125 | 219 | 278 | 174 |
| 302-6 | 20000 | 40.000 | 2560 | 6400 | 74,0 | 0,860 | 5.7 | 1° | 135 | 505 | 186 | 24.4 | 135 | 235 | 302 | 190 |
| 325-6 | 25000 | 50.000 | 2400 | 6000 | 89,0 | 1.170 | 6.5 | 1° | 145 | 544 | 202 | 26.0 | 145 | 254 | 325 | 205 |
| 345-6 | 31000 | 62.000 | 2200 | 5500 | 109,0 | 1.630 | 6.9 | 1° | 155 | 580 | 214 | 28.2 | 155 | 270 | 345 | 217 |
| 380-6 | 42300 | 84.000 | 2040 | 5100 | 146,0 | 2.640 | 7.6 | 1° | 170 | 637 | 233 | 32,0 | 170 | 297 | 3850 | 238 |
| 410-6 | 57100 | 114200 | 1880 | 4700 | 190,0 | 4.040 | 8.2 | 1° | 180 | 690 | 254 | 33.2 | 185 | 321 | 410 | 255 |
| 440-6 | 73500 | 147000 | 1740 | 4350 | 224.0 | 5.450 | 8.8 | 1° | 195 | 725 | 262 | 36,4 | 195 | 335 | 440 | |
| Rozmiar | Nominalny Moment obrotowy TKN (Nm) |
Szczyt maks. |
Maks.Prędkość | Waga (kg) |
Massen- Za chwilę z Intertii (kgm2) |
Dopuszczalny Osiowy Niewspółosiowość ±Δkazul (mm) |
Dopuszczalny Kątowy Niewspółosiowość ±Δkwzul °(stopnie) |
d1/d2 (mm) |
Ł (mm) |
Z (mm) |
P (mm) |
L1/L2 (mm) |
Standard (mm) |
A (mm) |
B (mm) |
|
| Bez balansowy (1 minuta) |
Z balansowy (1 minuta) |
|||||||||||||||
| 278-8 | 20000 | 40000 | 2800 | 7000 | 59 | 0,573 | 3.7 | 0,5° | 124 | 469 | 177 | 21.2 | 125 | 219 | 278 | 174 |
| 302-8 | 30000 | 60000 | 2560 | 6400 | 77 | 0,878 | 4.0 | 0,5° | 135 | 505 | 186 | 24.4 | 135 | 235 | 302 | 190 |
| 325-8 | 37000 | 74000 | 2400 | 6000 | 92 | 1.199 | 4.3 | 0,5° | 145 | 544 | 202 | 26.0 | 145 | 254 | 325 | 205 |
| 345-8 | 46000 | 92000 | 2200 | 5500 | 112 | 1.660 | 4.6 | 0,5° | 155 | 580 | 214 | 28.2 | 155 | 270 | 345 | 217 |
| 380-8 | 63000 | 126000 | 2040 | 5100 | 150 | 2.715 | 5.0 | 0,5° | 170 | 637 | 233 | 32,0 | 170 | 297 | 380 | 238 |
| 410-8 | 86000 | 172000 | 1880 | 4700 | 195 | 4.110 | 5.4 | 0,5° | 180 | 690 | 254 | 33.2 | 185 | 321 | 410 | 255 |
| 440-8 | 110000 | 220000 | 1740 | 4350 | 230 | 5.540 | 5.8 | 0,5° | 195 | 725 | 262 | 36,4 | 195 | 335 | 440 | |
