Duży silnik elektryczny Nylonowe sprzęgło wału Stalowa piasta do różnych warunków pracy

  • Large Electric Motor Nylon Shaft Coupling Steel Hub For Various Working Conditions
  • Large Electric Motor Nylon Shaft Coupling Steel Hub For Various Working Conditions
  • Large Electric Motor Nylon Shaft Coupling Steel Hub For Various Working Conditions
  • Large Electric Motor Nylon Shaft Coupling Steel Hub For Various Working Conditions
  • Large Electric Motor Nylon Shaft Coupling Steel Hub For Various Working Conditions
  • Large Electric Motor Nylon Shaft Coupling Steel Hub For Various Working Conditions
Miejsce pochodzenia Chiny
Nazwa handlowa REIJAY
Orzecznictwo Provide
Numer modelu B24
Minimalne zamówienie 1 zestaw
Cena negotiable
Szczegóły pakowania Zgodnie z twoimi potrzebami
Czas dostawy Do negocjacji
Zasady płatności L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply 500 zestawów miesięcznie

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
nazwa Nylonowe sprzęgło wału silnika elektrycznego Środowisko pracy Różne warunki pracy
Gwarancja 2 lata Materiał Piasta nylonowa i stalowa
Korzyść Mała utrata wydajności transmisji i duży rozmiar Aplikacja Silnik i pompa
Dostosuj Dostępne na żądanie Rodzaj opakowania Dostępne na żądanie
Stan Sprzęgło pompy wodnej Zapewniona obsługa posprzedażna Dostępne na żądanie
Podkreślić

Nylonowe sprzęgło wału silnika elektrycznego

,

nylonowe sprzęgło wału ze stalową piastą

,

elastyczne sprzęgło wału nylonowego
Zostaw wiadomość
opis produktu

Niewielka utrata wydajności przekładni i nylonowe sprzęgło wału silnika elektrycznego o dużych rozmiarach dla różnych warunków pracy

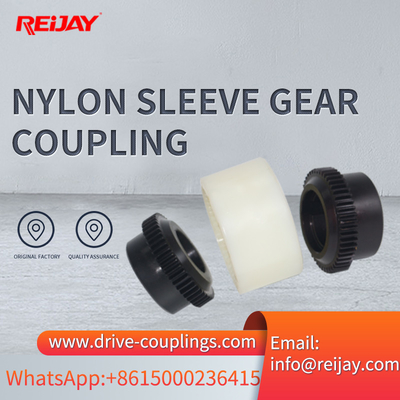

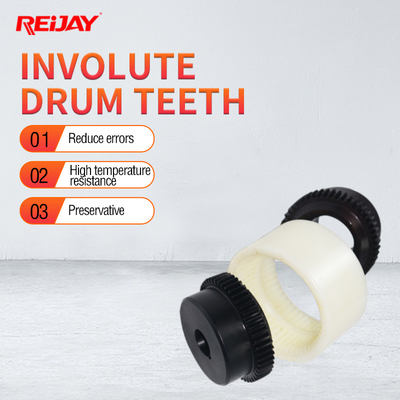

Sprzęgło pompy wodnej Silnik elektryczny Nylonowe sprzęgło wału jest rodzajem elastycznego sprzęgła zębatego.Jego typową cechą są dwie przystające piasty z zębami koronowymi, które przenoszą moment obrotowy przez wewnętrzne zazębienie zespołu obudowy.Tuleja sprzęgła z osiowo-równoległym kołem ewolwentowym znajduje się pośrodku strony zębatej piasty sprzęgła.Konstrukcja sprzęgła spełnia wymagania kompensacji promieniowego i kątowego przemieszczenia osiowego wału w celu zmniejszenia niekontrolowanego dodatkowego obciążenia sąsiednich łożysk wału.

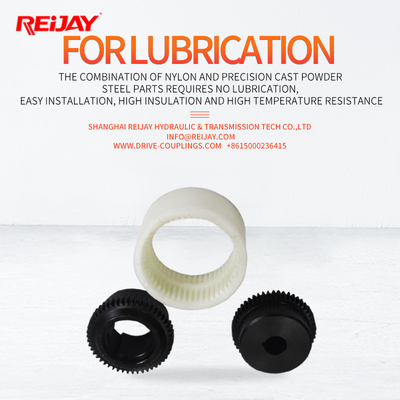

Nylonowe sprzęgło wału silnika elektrycznego sprzęgła pompy wodnej również przenosi wysoki moment obrotowy.Mogą być źle ustawione, zwykle około 0,01-0,02 cala równolegle i około 2 stopnie pod kątem.Sprzęgło z nylonową tuleją sprzęgła pompy wodnej jest zwykle używane w parach z wałem dystansowym, aby objąć odległość między sprzętem napędowym a sprzętem napędowym.Zwykle wymagają smaru, a niektóre konstrukcje do lżejszych zastosowań wykorzystują nylon bez smaru w środkowej tulei.



Dane techniczne sprzęgła z tuleją nylonową:

Silnik
sześć		 WilteSfMift
Dxl [mm]		 n=750 [1/min] Moc P Sprzęganie Maks. Tk [Nm] n = 1000 [1/min] Moc P Sprzęganie Maks. Tk [Nm] n = 1500 [1/min] Moc P Sprzęganie Maks. Tk [Nm] n=3000(1/min] PawwP Sprzęganie Maks. Tk [Nm]
1500 [1/mln] 3000 [1/mm] [kW] TAN [Nm] [kW] TAN [Nm] [kW] TAN [Nm] [kW] TAN [Nm]
56 9x20 　 　 14 20 0,037 0,43 14 20 0,06 0,4 14 20 0,09 0,3 14 20
0,045 0,52 0,09 0,6 0,12 0,4
63 11x23 　 　 14 20 0,06 0,7 14 20 0,12 0,9 14 20 0,18 0,6 14 20
0,09 1.1 0,18 1.2 0,25 0,9
71 14x30 0,09 1.4 14 20 0,18 2 14 20 0,25 1 14 20 0,37 1.3 14 20
0,12 1.8 0,25 2.8 0,37 2.5 0,55 1.9
80 19x40 0,18 2.5 19 32 0,37 3.7 19 32 0,55 3.7 19 32 0,75 2.5 19 32
0,25 3.5 0,55 5.5 0,75 5 1.1 3.7
LATA 90 24x50 0,37 5.3 24 40 0,75 7.9 24 40 1.1 7,5 24 40 1.5 4.9 24 40
90L 0,55 7.9 1.1 11 1.5 10 2.2 7.4
100 litrów 28x60 0,75 11 28 90 1.5 15 28 90 2.2 15 28 90 3 9.8 28 90
1.1 16 3 20 4 13
112M 28x60 1,50 21 28 90 2.2 22 28 90 4 27 28 90 4 13 28 90
132 s 38x80 2.20 29 38 160 3 30 38 160 5.5 36 38 160 5.5 18 38 160
7,5 25
132 m 3 40 4 39 7,5 49 　 　
5.5 55
160 mln 42x110 4 54 42 200 7,5 74 42 200 11 72 42 200 11 35 42 200
5.50 74 15 49
160 litrów 7.50 100 11 108 15 98 18,5 60
180 mln 48x110 　 　 48 280 　 　 48 280 18,5 121 48 280 22 72 48 280
180 litrów 11 147 15 147 22 144 　 　
200L 55x110 15 196 55 500 18,5 185 55 500 30 195 55 500 30 97 55 500
22 215 37 117
225 s 60x140 55x110 18.50 245 65 780 　 　 65 780 37 245 65 780 　 　 55 500
225 m 22 294 30 292 45 294 45 146
250 mln 65x140 60x140 30 390 65 780 37 361 65 780 55 357 65 780 55 176 65 780
280S 75x140 65x140 37 490 80 1400 45 440 80 1400 75 487 80 1400 75 245 65 780
280 mln 45 585 55 536 90 584 90 294
315 S 80x170 65x140 55 715 80 1400 75 730 80 1400 110 714 80 1400 110 350 65 780
315M 75 970 100 2400 90 876 100 2400 132 857 100 2400 132 420
315 l 90 1170 110 1070 160 1030 160 513 80 1400
110 1420 132 1200 200 1290 200 641

Duży silnik elektryczny Nylonowe sprzęgło wału Stalowa piasta do różnych warunków pracy 0

Duży silnik elektryczny Nylonowe sprzęgło wału Stalowa piasta do różnych warunków pracy 1

Duży silnik elektryczny Nylonowe sprzęgło wału Stalowa piasta do różnych warunków pracy 2

Duży silnik elektryczny Nylonowe sprzęgło wału Stalowa piasta do różnych warunków pracy 3

Duży silnik elektryczny Nylonowe sprzęgło wału Stalowa piasta do różnych warunków pracy 4

Duży silnik elektryczny Nylonowe sprzęgło wału Stalowa piasta do różnych warunków pracy 5

Duży silnik elektryczny Nylonowe sprzęgło wału Stalowa piasta do różnych warunków pracy 6

Duży silnik elektryczny Nylonowe sprzęgło wału Stalowa piasta do różnych warunków pracy 7

Duży silnik elektryczny Nylonowe sprzęgło wału Stalowa piasta do różnych warunków pracy 8
